비 반전하는 PMIC 칩 텍사스 인스트루먼츠 사 TI TPS2065DDBVR 새로운 원 컴퓨터 칩
D/c :
원형
타이핑하세요 :
드라이브 아이씨
다음에 의해 운반하는 것 :
드하라이유피에스페덱스엠시크 포스트
데이트시트 :
PL은 우리와 연락합니다
운송 방식 :
DHL 페덱스 업 EMS TNT
HIGH 표시등 :
비 반전하는 PMIC 칩
,
텍사스 빈 반전하는 PMIC 칩
,
비 반전하는 PMIC 칩을 운전하세요
전원관리 ICs 텍사스는 / TI TPS2065DDBVR에 기계를 설치합니다
적응형 모듈
PCB 기호, 발자국 & 3D 모델
공급과 수요 상태
충분합니다
오픈 마켓에서 가짜 위협
64 피트.
인기
높은 것
MSL 수준
2 (1년)
양 제조사 팩
3,000
증가하는 방식
표면 부착

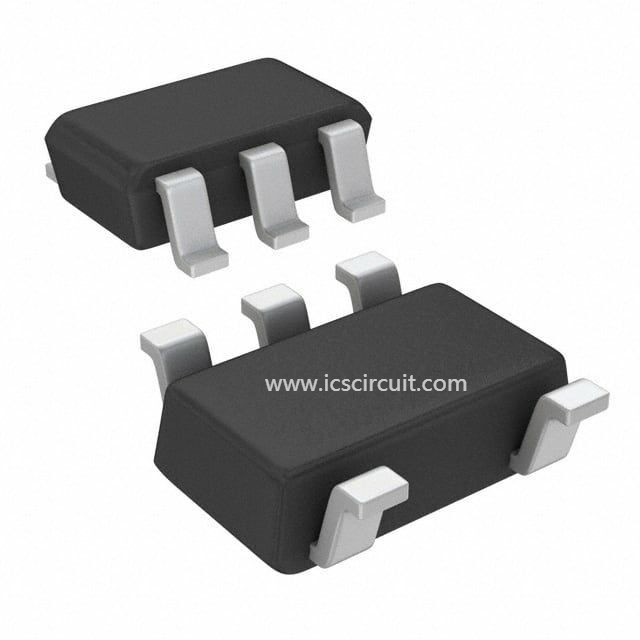

공급자 소자 패키지
SOT-23-5
제조사 패키지
SC-74A, SOT-753
특징
상태 플래그
결함 예방
기온, UVLO 위에서, (고쳐진) 전류 제한
(Typ) 위의 Rds
96mOhm
온도 범위 - 작동
-40' Ｃ ~ 85' Ｃ
전압 - 공급 (Vcc/Vdd)
요구되지 않습니다
전압 - 로드
4.5V ~ 5.5V
입력 유형
비반전
출력형
엔-채널
출력 구조
높은 쪽
스위치 유형
범용

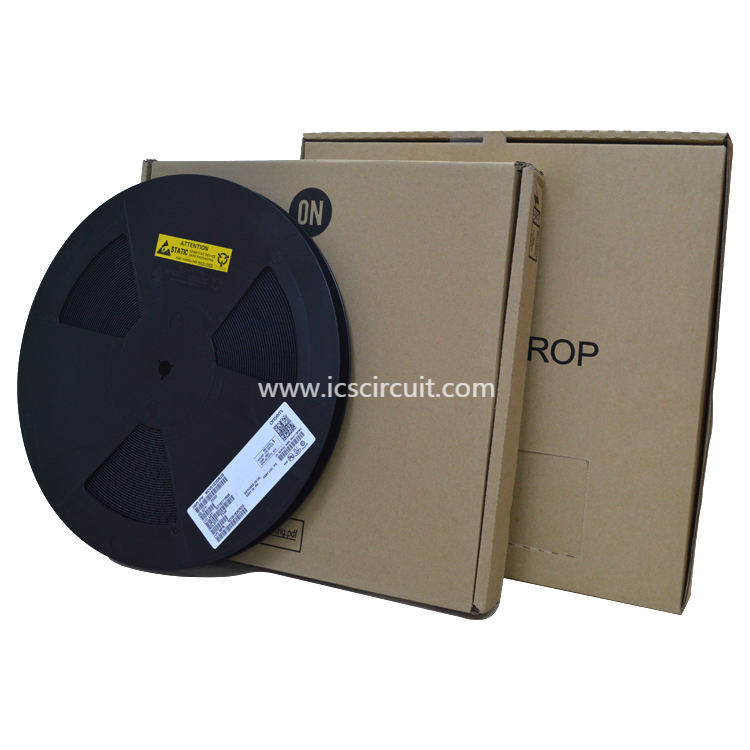

패키징
릴
제조사
텍사스 인스트루먼츠 사
경향 - 출력 (최대)
1A
인터페이스
온
출력의 수
1
TPS2065D를 위한 특징
한 개의 전원 스위치 가족
1 A의 정격 전류
±20% 정확한, 고정된, 정전류는 제한합니다
빠른 과전류 응답 : 2 우리
고장 제거된 결함 보고
출력 방출
역류 블로킹
짜맞춘 연 선도
대기 온도 범위 : 85' Ｃ에 대한 -40' Ｃ
목록화된 UL과 어떤 CB 파일. E169910
TPS2065D를 위한 기술
TPS2065D 배전 스위치 가정은고 용량 로드와 단락 회로가 마주치게 될 가능성이 많은 USB와 같은 적용을 위해 의도됩니다. 장치는 끊임없이 최고 출력 전류 당 1을 전달할 수 있습니다.
TPS2065D는 출력 부하가 전류 제한 스레시홀드를 초과할 때 지속적인 전류 모드에서 작동함으로써 안전 레벨이내로 출력 전류를 한정합니다. 이것은 모든 상태 하에 예측할 수 있는 누전을 제공합니다. 빠른 과부담 응답 시간은 생산이 단락될 때 규제된 전력을 공급하기 위해 주요 5-V 공급에게 부담을 줄입니다. 전력 스위치 상승과 하강 시간은 턴온과 분기점 동안 전류 서지를 최소화하기 위해 제어됩니다.
