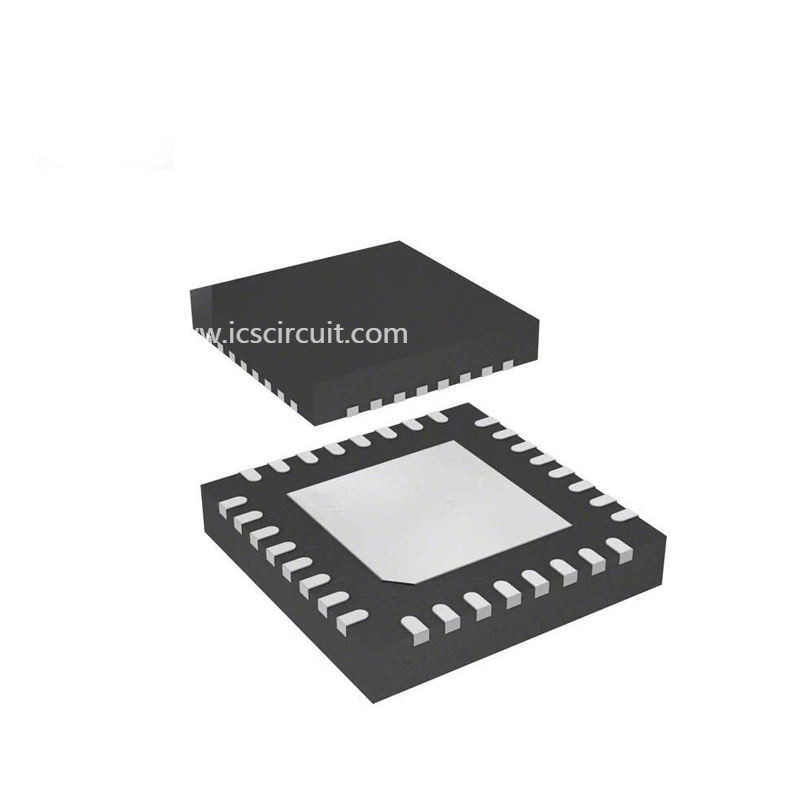

PMIC 전원관리 칩 IC UCC27211DRMT 마지막으로 새로운 DC ROHS

UCC27211을 위한 특징

• 고전위측에서 드라이브 2 엔-채널 MOSFET
  그리고 독립형과 로우-측 구성
  입력
• 최대 부트 전압 120-V DC
• 4-A 싱크, 4-A 소스 출력 전류
• 0.9-Ω pull-up과 풀다운 저항
• 입력 핀은 20 Ｖ에 대한 -10 Ｖ를 허용할 수 있습니다 그리고 있으세요
  공급 전압 범위로부터 독립합니다
• TTL 또는 가짜 씨모스 호환 가능 입력 버전
• 8-V 내지 17-V VDD 동작 범위, 절대적인 (20 Ｖ
  최대)
• 1000-pF와 7.2번 나노 초 상승과 5.5 나노 초 강하 시간
  로드
• 빠른 전파 지연 시간 (전형적인 18 나노 초)
• 2 나노 초 지연 매칭
• 고전위측을 위한 대칭적 하측 전압 로크 아웃
  그리고 하부 드라이버
• 모든 산업 기준 패키지 이용 가능한 (SOIC-8,
  파워패드티엠 SOIC-8, 4 밀리미터 × 4 밀리미터 SON-8
  그리고 4 밀리미터 × 4 밀리미터SON-10)
• -40에서부터 140 'Ｃ까지 상세화됩니다

UCC27211을 위한 기술

UCC27210과 UCC27211 드라이버는 인기있는 UCC27200과 UCC27201 MOSFET 드라이버를 기반으로 하지만, 여러 중요한 성능 개선을 제공합니다. 피크 출력 급상승과 풀 다운 전류는 4-A 원천과 4-A 싱크에게 증가되었고 이로써 MOSFET의 밀러 정체 상태를 통하여 변화 동안 최소화된 스위칭 로스와 큰 파워 모스펫을 운전하는 것을 고려하면서, 급상승과 풀-다운 저항이 0.9 Ω으로 감소했습니다. 입력 구조는 직접적으로 지금 견고성을 증가시키는 -10 VDC를 취급할 수 있고, 또한 정류기 다이오드를 사용하지 않고 게이트 드라이브 트랜스와의 직접적인 인터페이스를 허락합니다. 입력은 또한 공급 전압으로부터 독립하고, 20-V의 최대 정격을 가지고 있습니다.

UCC2721x의 교환 노드 (HS 핀은) 타고난 부 전압으로부터 보호되기 위한 고전위측 채널이 기생 인덕턴스와 표유 용량을 야기시켰도록 허락하는 -18 Ｖ 최대를 취급할 수 있습니다. UCC27210 (슈도-CMOS 입력)과 UCC27211 (TTL 입력)은 아날로그와의 인터페이스 또는 개선된 노이즈 면역과 디지털 PWM 제어부들을 고려하는 이력현상을 증가시켰습니다.

로우-측과 고전위측 게이트 드라이버는 독립적으로 제어되고 턴온과 서로의 분기점 사이에 2 나노 초에 적합합니다.

온칩 120-V 평가된 부트스트랩 다이오드는 외부 불연속적인 다이오드를 제거합니다. 하측 전압 로크 아웃은 둘다 구동 전압이 특정 스레쉬홀드보다 낮으면 대칭적 턴온과 분기점 행위를 제공하고 낮은 생산량을 강행한 고전위측과 하부 드라이버에 제공됩니다.

양쪽 장치는 8 핀 SOIC (D), 파워패드 SOIC-8 (DDA), 4 밀리미터 × 4 밀리미터 SON-8 (DRM)와 SON-10 (DPR) 패키지로 제공됩니다.
