REF5030IDGKT - 텍사스 인스트루먼츠 사 - 저잡음, 매우 저류, 정밀 기준전압
| HIGH 표시등 : |
전력 LED 드라이버,발광 2 극 소자 행열 구동기 집적회로 |
||
|---|---|---|---|
빠른 세부 사항 :
저잡음, 매우 저류, 정밀 기준전압
기술 :
REF50xx는 저잡음, 저 드리프트, 매우 높은 정밀 기준전압의 가족입니다. 이러한 참조는 노선과 하중 변화에 관해서 둘다 하락과 소스화를 할 수 있고, 매우 강건합니다.
우수한 온도 드리프트 (3ppm/' Ｃ)과 고정밀도 (0.05%)는 독점적 설계 기법을 이용하여 달성됩니다. 아주 낮은 소음과 결합된 이러한 특징은 REF50xx 가족을 사용에 이상적이게 합니다
PP / Vin 고정밀 데이터 수집 시스템. 양쪽 스탠다댄드 우수한 버전에 이용할 수 있습니다. 그들은 MSOP-8(3)와 SO-8 패키지로 제공되고, -40' Ｃ에서부터 +125' Ｃ까지 상세화됩니다.
애플리케이션 :
오우 최저 온도 드리프트 :
오우 고정밀도 :
- 우수합니다 : 0.05% (최대)
오우 저소음 : 3uV
오우 최고 출력 전류 : ±10mA
오우 온도 범위 : +125' Ｃ에 대한 -40' Ｃ
상술 :
| 데이터 시트 | REF5020,25,30,40,45,50 아날로그 신호 체인 가이드 |

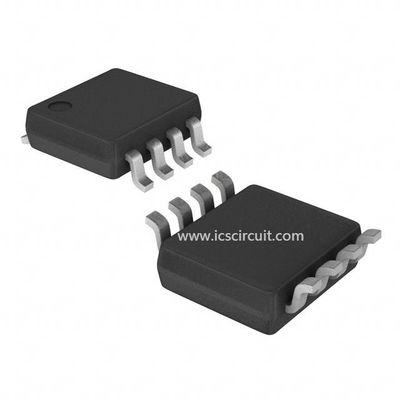

| 제품 사진 | 8-MSOP |
| 제품 교육 모듈 | 전압 기준을 선택하기 |
| 표준 패키지 | 1 |
| 범주 | 집적 회로 (ICs) |
| 가족 | PMIC - 전압 기준 |
| 시리즈 | - |
| 패키징 | 컷 테이프 (CT) |
| 참고 유형 | 시리즈, 정확성 |
| 전압 - 출력 | 3V |
| 허용한도 | ±0.05% |
| 온도 계수 | 3ppm/' Ｃ |
| 전압 - 입력 | 3.2 Ｖ ~ 18 Ｖ |
| 채널 수 | 1 |
| 경향 - 음극 | - |
| 경향 - 정지합니다 | 1mA |
| 경향 - 출력 | 10mA |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 TSSOP, 8 MSOP (0.118 ", 3.00 밀리미터 폭) |
| 공급자 소자 패키지 | 8-VSSOP |
| 이명 | 296-24501-1 |
