에피스타 디스플레이는 광 드라이버 회로 3V 입력 TI TLC5954RTQT를 이끌었습니다
제품 설명

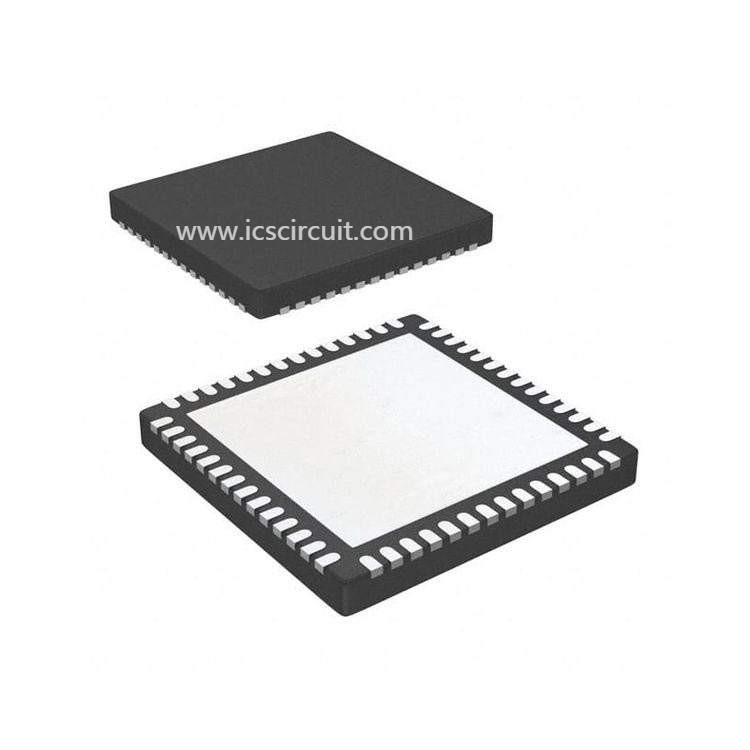

TLC5954RTQT 표시 구동 집적 회로 주거 TI LED 라이트 드라이버
조명 공급원 :
이끌립니다
품목의 유형 :
전구 빛
색 온도(cct) :
글라스
led 광원 :
에피스타
애플리케이션 :
주거용
HIGH 표시등 :
TLC5954RTQT 표시 구동 집적 회로
,
주거 표시 구동 집적 회로
,
TI는 광 드라이버 회로를 이끌었습니다
표시 구동 집적 회로 텍사스는 / TI TLC5954RTQT에 기계를 설치합니다
적응형 모듈
PCB 기호, 발자국 & 3D 모델
공급과 수요 상태
균형
오픈 마켓에서 가짜 위협
67 피트.
인기
매체
온도 범위 - 작동
85' Ｃ에 대한 -40' Ｃ (TA)
애플리케이션
신호
채널 출력 경향
24.4mA, 34.9mA
출력의 수
48
가동 입력신호 전압(분)
3V
최대 공급 전압
3.6V
출력 전압
10V
상태
활동가
제조사
텍사스 인스트루먼츠 사
범주
집적 회로
내부 스위치
예
토폴로지
전환 레지스터
타입
선형
TLC5954를 위한 특징
48이지 정 전류는 제어에 다중을 가라앉힙니다
전기 성능 :
32개 채널을 위한 34.9 마
24.4 마 16Channels
현재 설정을 위한 어떤 외부 저항
최대 전류 제어 (MC) : 3개 비트 (8 단계)
각각 색상 그룹을 위한 세계적 휘도 제어 (BC) : 7개 비트 (128 단계), 3 단체들
LED 전원공급계통 전압 : 최고 10까지 Ｖ
3.6 Ｖ에 대한 VCC = 3.0 Ｖ
정 전류 정확도 :
Channel-to-Channel = ±1% (typ), ±3% (최대)
Device-to-Device = ±2% (typ), ±4% (최대)
데이터 전송 속도 : 30 마하즈
블랭크 펄스 지속 기간 : 40개 나노 초 (분)
LED 열린 탐지 (LOD)
LED 단락 검출
전력 절감 모드 (PSM) : 7-uA 소비, 고속 회복
하측 전압 로크 아웃은 디폴트 데이터에서 설정합니다
연기된 스위칭은 유입 전류를 최소화합니다
작동 온도 : +85' Ｃ에 대한 -40' Ｃ
TLC5954를 위한 기술
TLC5954는 48개 채널, 정 전류 싱크 LED 드라이버입니다. 각각 채널은 내부 레지스터에 데이터를 씀으로써 켜거나 끌 수 있습니다. 다중 (OUTX)는 16개 채널 의 3그룹으로 분류됩니다. 각각 채널군 (Ｒ, Ｇ와 비)은 한 128 단계 세계적 휘도 제어 (BC) 기능을 가지고 있습니다. 모든 48 채널의 최대 전류 값은 한 8 단계 최대 전류 (MC) 기능 통제로 설정될 수 있습니다. 장치는 2 에러 플래그를 가지고 있습니다 : LED는 탐지 (LOD)와 LED 단락 검출을 엽니다 . 에러 플래그는 직렬 인터페이스 포트를 통해 읽힐 수 있습니다. 장치는 또한 모든 생산량이 떨어져서 있을 때 7 uA (typ)에 소비를 총전류를 세우는 전력 절감 모드를 가지고 있습니다.
