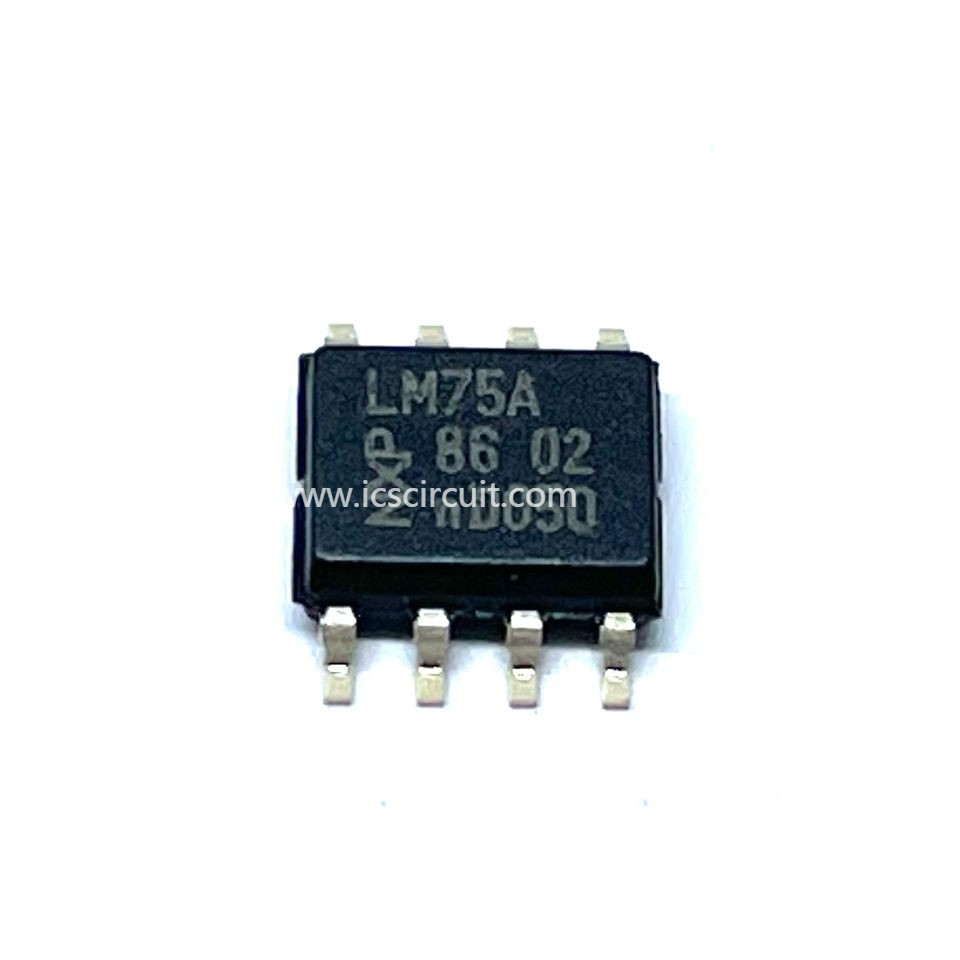

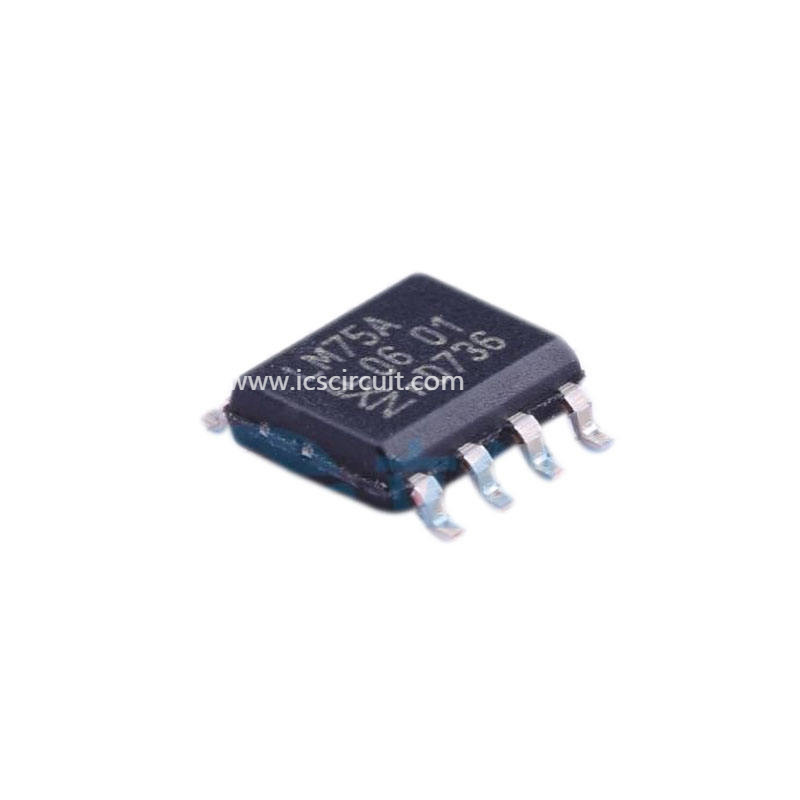

LM75AD - 반도체 - 디지털 온도 센서와 열 감시기
| HIGH 표시등 : |
전력 LED 드라이버,오프라인 주도하는 구동기 집적회로 |
||
|---|---|---|---|
빠른 세부 사항 :
디지털 온도 센서와 열 감시기
기술 :
LM75A는 온칩한 것 사용하는 디지털 컨버터에 온도입니다
밴드-갭 온도 센서와 시그마-델타 아날로그-디지털 변환
기술. 장치는 또한 A를 제공하는 열감지기입니다
오버템프 검출 출력. LM75A는 수많은 자료를 포함합니다
등록 : 구성 레지스터 (허담증)이 장치 세팅을 저장합니다
장치 조작 모드, OS 조작 모드, OS 극성과 같이
그리고 기능 설명에서 묘사되는 것으로서의 OS 오류 큐
부문 ; 온도 등록 (임시가) 디지털 임시를 저장합니다
프로그램 가능하여서 저장하기 위한 읽기와 위치 설정값 등록 (Tos와 스리스트)
오버템프 폐쇄와 이력현상은 제한합니다, 그것이 전달될 수 있습니다
2개 와이어 일련 I2C-버스 인터페이스 를 경유하는 제어기에 의해. 장치
또한 활동적이게 되는 개방 드레인 출력 (OS)를 포함합니다
온도가 프로그램된 한계를 초과할 때. 있습니다
8개 장치가 있을 수 있도록 세가지 선택 가능한 논리는 핀을 다룹니다
주소 충돌 없이 똑같은 버스 상에 연결됩니다.
LM75A는 다른 작동 조건을 위해 구성될 수 있습니다. 그것
정기적으로 주변을 모니터링하기 위해 일반 모드에 설정될 수 있습니다
온도 또는 중단에서 소비 전력을 최소화하기 위한 방식.
OS 출력은 또한 안에 작동합니다 2 선택 가능한 모드의 : OS
비교기 방식과 OS 인터럽트 모드. 그것의 활성 상태는 있을 수 있습니다
각각 높은 것 또는 최저로 선택됩니다. 더를 규정하는 오류 큐
연속적 결점의 숫자 OS 출력을 활성화하기 위해 있습니다
위치 설정값 제한과 더불어 프로그램 가능합니다.
온도 등록은 항상 11 비트 2의 보수를 저장합니다
0.125의 온도 해상도에게 'Ｃ를 주는 자료. 이 높은 것
온도 해상도는 애플리케이션에 특히 유용합니다의
서멀 드리프트를 정확히 측정하거나 도망하기.
장치는 안에 OS와 정상 모드로 전원이 켜집니다
비교기 방식, 80 'Ｃ의 온도 문턱값과 이력현상의
75 'Ｃ, 그렇게 그것이 그것들과 독립적 온도조절 장치로서 사용될 수 있고
미리 정의된 설정된 온도 포인
애플리케이션 :
산업 기준 LM75와 제안을 오우 핀 대 핀 치환
0.125 'Ｃ와 상술의 개선된 온도 해상도의
전원 공급기 에 단일 부품은 2.8 Ｖ에서 5.5 Ｖ까지 이릅니다.
오우 작은 8 pin 패키지 종류 : SO8과 TSSOP8
똑같은 버스 위의 최고 8까지 장치와의 오우 I2C-버스 인터페이스
오우 전원 공급기는 2.8 Ｖ에서 5.5 Ｖ까지 이릅니다
오우 온도는 -55 'Ｃ에서 +125 'Ｃ까지 이릅니다
0.125 'Ｃ의 온도 해상도를 제공하는 오우 11 비트 ADC
다음의 오우 온도 정확도 :
-25 'Ｃ부터 +100 'Ｃ까지 ±2 'Ｃ
-55 'Ｃ부터 +125 'Ｃ까지 ±3 'Ｃ
오우 프로그램 가능한 온도 문턱값과 이력현상 설정 포인트
전력을 위한 정지 방식으로 3.5 마의 오우 공급전류
보호
전원공급에 있는 온도조절 장치로서의 오우 독립적인 작동.
오우 ESD 보호는 JESD22-A114마다 2000 Ｖ HBM을 초과합니다,
JESD22-A115 당 200 Ｖ MM과 JESD22-C101 당 1000 Ｖ CDM
오우 래치-업 테스트는 JESDEC 표준이 JESD78에 행해집니단
