LM3478MM - 내셔널 세미컨덕터 - 규제 기관을 바꾸기 위한 고효율 로우-측 엔-채널 제어기
| HIGH 표시등 : |
전력 LED 드라이버,오프라인 주도하는 구동기 집적회로 |
||
|---|---|---|---|
빠른 세부 사항 :
규제 기관을 바꾸기 위한 고효율 로우-측 엔-채널 제어기
기술 :
LM3478은 다재다능한 로우-측 N-FET 교환 조절기입니다
제어기. 그것은 토폴로지 요구의 용도에 적합합니다
상승, 플라이백, 세픽, 기타 등등과 같은 낮은 쪽 FET. 게다가,
LM3478은 극단적으로 높은 스위칭에 운영될 수 있습니다
주파수 종합 솔루션 사이즈를 줄이기 위해. 더
LM3478의 전환 주파수는 임의의 값으로 조절될 수 있습니다
한 개의 외부 저항을 이용하여 100kHz와 1MHz 사이.
전류 모드 제어는 뛰어난 대역폭을 제공합니다고
싸이클 바이 싸이클 전류 제한 외에, 과도 응답.
출력 전류는 한 개의 외부로 프로그램을 짤 수 있습니다
저항기.
LM3478은 온도 셧다운과 같은 특징에서 설립되었습니다,
전압 보호, 기타 등등 위에서, 단락 보호. 힘
셧다운 모드를 구하는 것 그렇게 하기 위해 전체 공급전류를 감소시킵니다
5μA와 전력 공급 시퀀싱을 허락합니다. 내부 연시동
벤처 기업에 있는 유입 전류를 제한합니다.
애플리케이션 :
- 분배된 전원 시스템
- 배터리 충전기
- 오프라인 전원 공급기
- 텔레콤 전원 공급기
- 자동 추진력 시스템
상술 :
| 데이터 시트 | LM3478 |

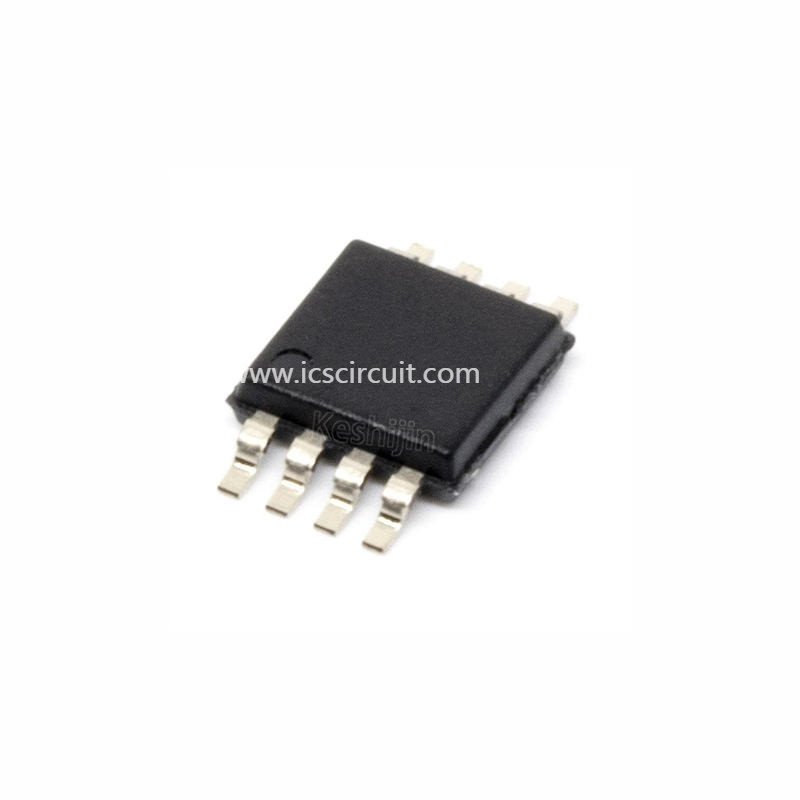

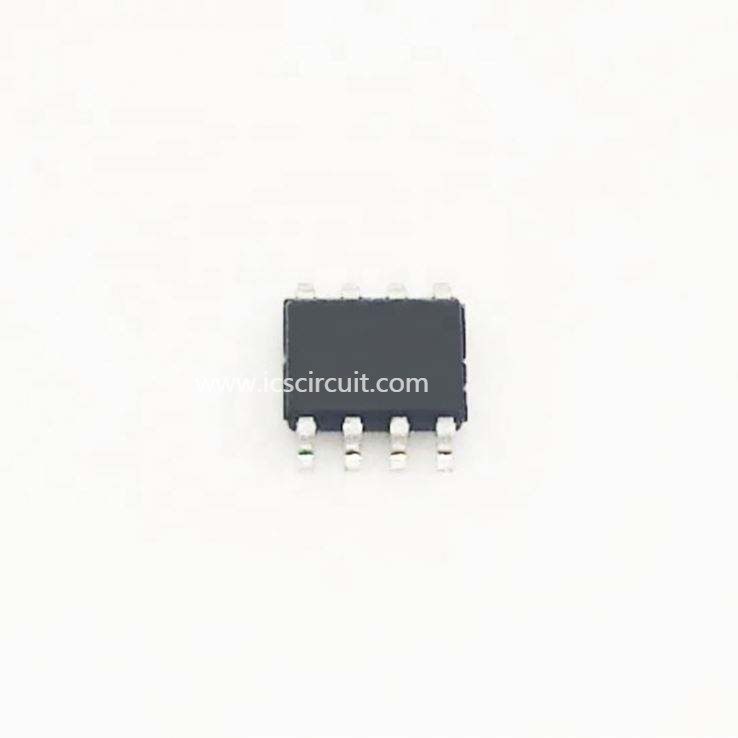

| 제품 사진 | 8-MSOP |
| 설계 리소스 | 지금 TI의 WEBENCH® 디자이너로 당신의 전력 설계를 만드세요 |
| 표준 패키지 | 1 |
| 범주 | 집적 회로 (ICs) |
| 가족 | PMIC - 전압 조절기 - DC DC 교환기들 |
| 시리즈 | - |
| 패키징 | Digi-Reel® |
| PWM은 타이핑합니다 | 전류 모드 |
| 출력의 수 | 1 |
| 주파수 - 맥스 | 1MHz |
| 듀티 싸이클 | 100% |
| 전압 - 공급 | 2.97 Ｖ ~ 40 Ｖ |
| 달러 | 부정 |
| 상승 | 예 |
| 플라이백 | 예 |
| 뒤집기 | 부정 |
| 더블러 | 부정 |
| 분할기 | 부정 |
| Cuk | 부정 |
| 고립됩니다 | 부정 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 패키지 / 건 | 8 TSSOP, 8 MSOP (0.118 ", 3.00 밀리미터 폭) |
| 에 사용되는 | LM3478EVAL/NOPB번째 - LM3478을 위한 에발 이사회 LM3478EVAL-ND - 이사회 사정 LM3478 |
| 이명 | LM3478MM/NOPBDKR |
