LM3722IM5-4.63 - 내셔널 세미컨덕터 - 5-핀 마이크로프로세서 리셋 회로
| HIGH 표시등 : |
발광 2 극 소자 행열 구동기 집적회로,오프라인 주도하는 구동기 집적회로 |
||
|---|---|---|---|
빠른 세부 사항 :
5-핀 마이크로프로세서 리셋 회로
기술 :
LM3722/LM3723/LM3724 마이크로프로세서 감시 회로는 마이크로프로세서와 디지털 시스템에서 전원 공급기를 모니터링합니다. 그들은 전원공급, 전원 끄기, 절전 상태와 수동 리세트 동안 리셋을 마이크로프로세서에게 제공합니다.
공급이 적어도 100의 부인 기간을 위해 공장에서 프로그램된 리셋 임계값의 아래로 감소할 때마다 LM3722/LM3723/LM3724는 재설정 신호를 주장합니다. 재설정 신호는 VCC가 한계를 초월하는 후에 190명의 부인에 대해 주장된 채로 있습니다.
LM3722는 액티브-로우 리셋 푸시풀 출력을 가지고 있습니다. LM3723은 액티브-하이 리셋 푸시풀 출력을 가지고 있습니다. LM3724는 액티브-로우 개방 드레인 출력된 리셋을 가지고 있습니다. 세가지 표준 리세트 전압 옵션은 이용 가능하고 5V, 3.3V, 및 2.5V 공급 전압을 모니터링하는데 적합합니다. 추가적 리세트 전압은 또한 이용 가능합니다 ; 세부를 위해 내셔널 세미컨덕터와 연락하세요.
단지 6uA의 낮은 공급전류와 함께, LM3722/LM3723/LM3724는 이동식 설비의 용도에 이상적입니다. LM3722/LM3723/LM3724는 5개 핀 SOT23 패키지에 이용할 수 있습니다.
애플리케이션 :
2.5V, 3.3V, 및 5V 공급 전압의 엔 정확한 모니터링
완전히 온도 인더스트리얼 위에서 상세화된 엔 : - +85˚C에 대한 40˚C
다음을 제공합니다 - +125˚C에 대한 40˚C
엔 100 부인 최저치 파워온 리세트 펄스폭, 190 부인 전형적인 :
액티브-로우 출력된 리셋 (LM3722)
액티브-하이 출력된 리셋 (LM3723)
액티브-로우 리셋 오픈 드레인 출력 (LM3724)
VCC ≥ 1V에 효과적인 엔 보증된 출력된 리셋
엔 낮은 공급 경향, 전형적인 6uA
엔 전원 공급기 일시적 면역
MAX811/812 애플리케이션으로 적합한 엔
상술 :
| 데이터 시트 | LM3722/23/24 |

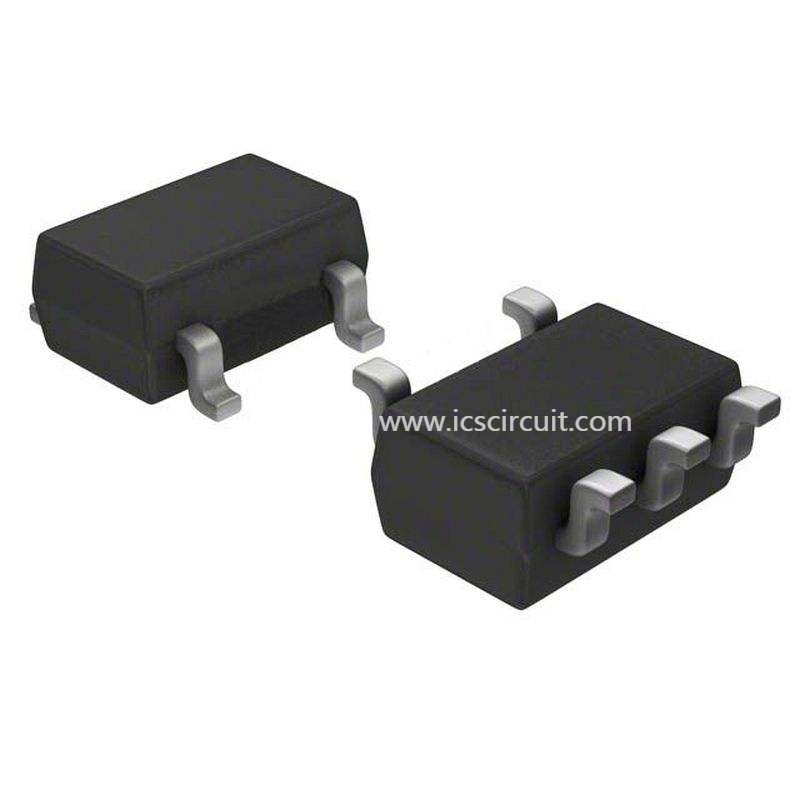

| 제품 사진 | SOT-23-5, SC-74A, MF05A |
| 표준 패키지 | 1 |
| 범주 | 집적 회로 (ICs) |
| 가족 | PMIC - 관리자 |
| 시리즈 | - |
| 패키징 | Digi-Reel® |
| 타입 | 단순한 리셋 / 파워온 리세트 |
| 전압의 수는 모니터링했습니다 | 1 |
| 출력 | 푸쉬풀 방식, 토템 폴 |
| 리셋 | 부 논리 |
| 리셋 타임아웃 | 100 부인 최저치 |
| 전압 - 한계 | 4.63V |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | SC-74A, SOT-753 |
| 공급자 소자 패키지 | SOT-23-5 |
| 이명 | LM3722IM5-4.63/NOPBDKR LM3722IM5-4.63DKR LM3722IM5-4.63DKR-nd LM3722IM5463NOPB |
