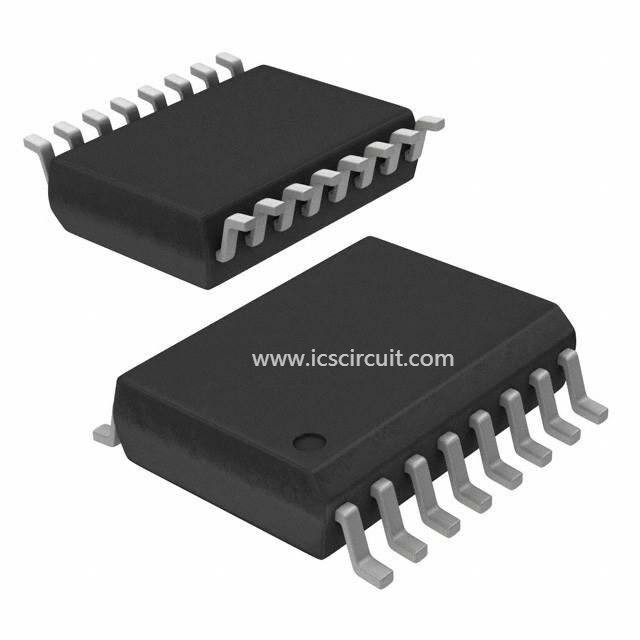

듀얼 채널 전류 제어 솔레노이드 구동기 집적회로는 매트릭스 오프라인 TLE7241E를 이끌었습니다

빠른 세부 사항 :

듀얼 채널 정전류 제어 솔레노이드 드라이버

기술 :

TLE 7241E는 통합된 이중 확산 금속 산화물 반도체 파워 트랜지스터와 듀얼 채널 정전류 제어 솔레노이드 드라이버입니다. 평균 부하 전류는 10개 약간의 결의안으로 0 마에서 1000 마의 더 레인지의 가치에 프로그램을 짤 수 있습니다 (1 Ω 외부 센스 레지스터로). 부하 전류는 프로그램 가능한 히스테리시스 값과 히스테레틱 컨트롤 스킴을 사용하여 제어됩니다. 삼각 당황 파형은 솔레노이드의 전달 함수를 향상시키기 위해 스위칭 전류 파형에 부가될 수 있습니다. 당황 파형의 크기와 주파수는 SPI 인터페이스에 의해 프로그램 가능합니다. 장치는 과전류, 과전압과 과열 상태로 인해 피해로부터 보호되고, 지상으로 단락된 열린 부하와 부하 쇼트와 로드를 진단하고 보고할 수 있습니다.

기록 :정전류 제어 모드로 TLE 7241E를 사용할 때 외부 프리-휠링 다이오드는 제공되어야 합니다, 그렇지 않았다면 IC이 손상될 것입니다.

최고 정확도를 위해, 외부 2.5 Ｖ 기준 전압은 REF 핀에 공급되어야 합니다. TLE 7241E는 또한 내부 2.5 Ｖ 기준 전압을 포함하며, 그것이 땅에 REF 핀을 연결함으로써 선택될 수 있습니다. (내부이거나 외부적인) 기준 전압 선택은 SPI 인터페이스를 통해 검증될 수 있습니다.

애플리케이션 :

오두 완전히 독립적 채널

오인테그라테드 엔-채널 DMOS 트랜지스터

SPI 를 경유하는 10 비트 분해능과 오프로그램러블 평균 전류

1000 마에 대한 -iavg range = 0 (전형적인)

오프로그램러블은 당황을 중첩시켰습니다

-프로그램 가능한 주파수 (1 킬로 헤르츠 typ에 대한 41 Hz)

-프로그램 가능한 크기 (12.5 내지 390 음피피 typ)

-프로그램 가능한 이력현상 (40 내지 110 음피피 typ)

오인터페이스와 제어

사슬화 할 수 있는 -16-bit SPI (에스피아이) 데이지

-한 단일 디폴트 핀이 양쪽 채널을 무력하게 하고 양쪽 채널의 프로그램가능 기록기를 재설정합니다

-5.0 Ｖ와 3.3 Ｖ 논리 적합한 입출력

모든 등록의 -그 내용은 SPI를 통해 검증될 수 있습니다

가능한 외부 기준을 가진 -작동

오프로테션

-과전류

-과전압

-과온

오디아그노스틱스

-과전류 / 단락시킨 솔레노이드

-과온

-열린 로드

국민 총수요에 -단락시키

오그린 제품 (순응한 로에스)

오아에크는 자격을 주었습니다

상술 :
