LM2717MT/NOPB - NATIONAL SEMICONDUCTOR - 이중 강압 DC/DC 컨버터
| 하이라이트: | 지도된 모체 운전사 ic,오프라인 led 드라이버 ic | ||
|---|---|---|---|
빠른 세부사항:
듀얼 강압 DC/DC 컨버터
설명:
LM2717은 2개의 PWM DC/DC 벅(스텝다운) 컨버터로 구성됩니다.첫 번째 컨버터는 3.3V의 고정 출력 전압을 생성하는 데 사용됩니다.두 번째 변환기는 조정 가능한 출력 전압을 생성하는 데 사용됩니다.두 컨버터 모두 최대 효율을 위해 낮은 RDSON(0.16Ω) 내부 스위치를 갖추고 있습니다.작동 주파수는 300kHz~600kHz 사이에서 조정할 수 있어 소형 외부 구성 요소를 사용할 수 있습니다.각각에 대한 외부 소프트 스타트 핀을 통해 사용자는 소프트 스타트 시간을 특정 애플리케이션에 맞출 수 있습니다.
각 컨버터는 자체 셧다운 핀을 사용하여 독립적으로 셧다운될 수도 있습니다.LM2717은 로우 프로파일 24리드 TSSOP 패키지로 제공되어 로우 프로파일 전체 솔루션을 보장합니다.
신청:
n 2.2A, 0.16Ω, 내부 스위치가 있는 고정 3.3V 출력 벅 컨버터
n 3.2A, 0.16Ω, 내부 스위치가 있는 조정 가능한 벅 컨버터
n 작동 입력 전압 범위: 4~20V
n 입력 저전압 보호
n 300kHz~600kHz 핀 조정 가능 작동 주파수
n 과열 보호
n 소형 24리드 TSSOP 패키지
명세서:
| 데이터시트 | LM2717 |

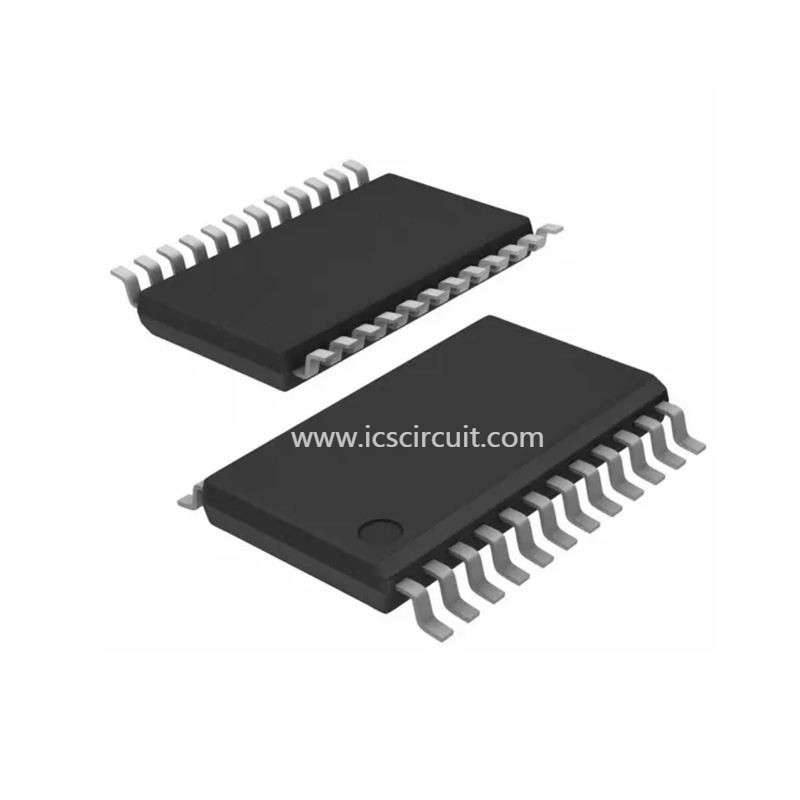

| 제품 사진 | 24-TSSOP, SOT355-1 |
| 디자인 리소스 | TI의 WEBENCH® Designer로 지금 전력 설계를 생성하십시오. |
| 표준 패키지 | 61 |
| 범주 | 집적 회로(IC) |
| 가족 | PMIC - 전압 조정기 - DC DC 스위칭 조정기 |
| 시리즈 | - |
| 포장 | 튜브 |
| 유형 | 강압(벅) |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 2 |
| 전압 - 출력 | 1.258V로 조정 |
| 전압 - 입력 | 4V ~ 20V |
| PWM 유형 | 현재 모드 |
| 주파수 - 스위칭 | 300kHz ~ 600kHz |
| 전류 - 출력 | 2.2A, 3.2A |
| 동기식 정류기 | 아니요 |
| 작동 온도 | -40°C ~ 125°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 24-TSSOP(0.173", 4.40mm 너비) |
| 공급자 장치 패키지 | 24-TSSOP |
| 카탈로그 페이지 | 1013(CN081 PDF) |
| 함께 사용 | LM2717MT-ADJEV-ND - 기판 평가 LM2717MT-ADJ |
| 다른 이름들 | *LM2717MT/NOPB *LM2717MTNOPB LM2717MTNOPB LM2717MTNOPB-ND |
