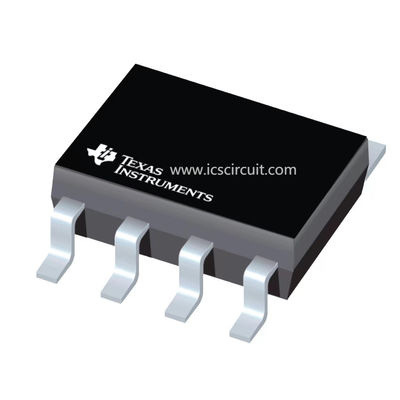

새로운 SN65HVDA100QDRQ1과 원래 집적 회로 IC 칩 메모리 전자 모듈 부품
SN65HVDA100-Q1 장치는 슬립 해제와 일련의 송수신기를 통합하는 로컬 상호 접속 네트워크 (LIN) 물리적 인터페이스고 보호 특징입니다. LIN 버스는 일반적으로 2.4 킬로보우 내지 20 킬로보우로부터의 자료 비율을 사용하여 저속 차량 탑재 네트워크를 위해 사용된 단일 와이어 쌍방향 버스입니다. TXD 위의 LIN 프로토콜 출력 데이타 스트림은 LIN 물리 계층 스펙과 ISO 17987에 의해 윤곽이 그려지는 것으로서 전류 제한 파형 만들기 운전사를 통하여 LIN 버스 신호 안으로 SN65HVDA100-Q1에 의해 전환됩니다. 수신기는 LIN 버스로부터 자료 스트림을 전환하고, RXD를 통하여 자료 스트림을 출력합니다. LIN 버스는 2가지 상태를 가지고 있습니다 : 지배적인 상태 (전압 가까운 지상)과 역행한 상태 (전압 가까운 배터리). 역행한 상태에서, LIN 버스는 내부 풀업 저항기 (30 kΩ)과 시리즈 다이오드로 높이 끌어내지고 따라서 어떤 외부 pull-up 성분도 응답자 신청서에 필요하지 않습니다. 지휘자 애플리케이션은 LIN 상술마다 시리즈 다이오드 외에 외부 풀업 저항 (1 kΩ)을 요구합니다.
