통합된 차폐는 매우 높은 dV/dt 신호로 인해 죽기 위해 현재 관리인으로부터 정전 결합을 감소시키고, 고전위측, 높은 전압 적용에서 오프셋 드리프트를 방지합니다
획득을 통한 전체 출력 에러 개선과 온도 에 벌충 정비
쉬운 설치 역량으로, 소규모 포장물 크기
높은 신뢰도를 위한 한덩어리로 되어 있는 홀 아이씨
극히 낮은 전력 손실 : 100 μΩ 내부 도체 저항
전기적 분리는 고전압 시스템에서 느껴 경제적, 고전위측 경향에 사용하도록 허락합니다
3.0 5.5 Ｖ, 단일 공급 동작에
120개 킬로 헤르츠 전형적 대역폭
상승 시간 스텝 입력 경향에 응하여 3 μs 출력
AC 또는 DC 경향에 비례한 출력 전압
정확도를 위해 손질된 공장
극단적으로 안정적 출력된 오프셋 전압
거의 제로 자기 이력
기술

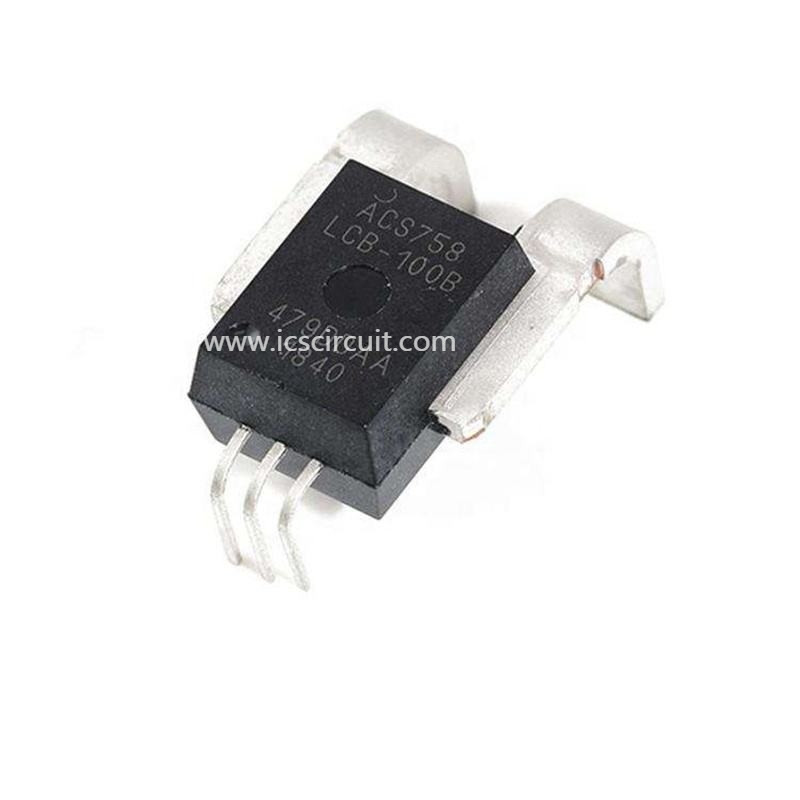

현재 센서 ics의 Allegro® ACS758 가족은 AC 또는 DC 전류 감지에게 경제적이고 구체적 해결책을 제공합니다. 전형적인 애플리케이션은 모터 콘트롤, 부하 검출과 관리, 전원 공급기와 직류 대 직류 변환 제어와 인버터 제어와 과전류 결함 탐지를 포함합니다. 장치는 다이 근처에 위치한 구리 도전 패스로 정확성, 저오프셋 선 홀 회로로 구성됩니다. 이 구리 도전 패스를 통해 흐르는 인가 전류는 홀 아이씨가 비례 전압으로 변환시키는 자기장을 발생시킵니다. 장치 정확도는 홀 변환기에 대한 자기 신호의 인접을 통하여 최적화됩니다. 정확한 비례 출력 전압은 저오프셋, 초러 안정 바이폴라 CMOS 홀 아이씨에 의해 제공되며, 그것이 공장에 정확도를 위해 프로그램을 짭니다.
