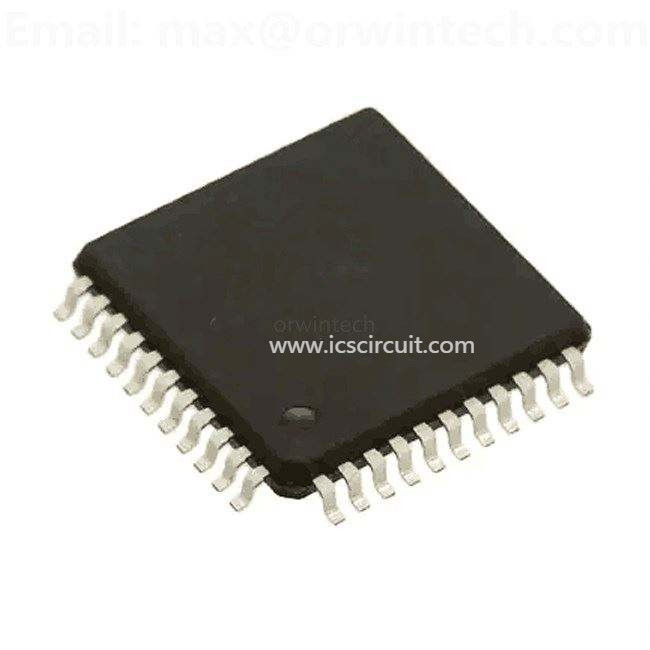

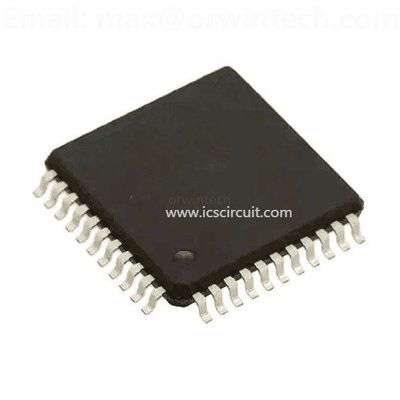

16KB 프로그래머블 플래쉬 메모리부 마이크로컨트롤러 ATMEGA164P-20AU

빠른 세부 사항 :

16/32/64K 바이트 내부 시스템 프로그램 가능한 플래시와 8비트 마이크로컨트롤러

기술 :

ATmega164P/324P/644P는 AVR를 기반으로 하는 저전력 CMOS 8비트 마이크로컨트롤러가 리스크 구조를 강화했다는 것 입니다. 단일 클럭 주기에서 강력한 지시를 실행함으로써, ATmega164P/324P/644P는 시스템 설계자가 소비 전력 대 처리 속도를 최적화할 수 있게 허락하여 마하즈 당 1 MIPS에 접근하는 처리량을 달성합니다.

애플리케이션 :

오우 고성능, 저전력 AVR® 8 비트 마이크로컨트롤러

오우 진보적 리스크 구조

- 131이지 강력한 교육 - 대부분의 단일 클럭 사이클 실행

- 32 Ｘ 8 범용 작업 레지스터

- 완전히 정전기 동작

- 20 마하즈에 있는 최고 20까지 MIP 처리량

- 온칩 2 사이클 곱셈 장치

오우 불휘발성 프로그램과 데이터메모리

- 내부 시스템 자체 프로그램 가능 플래시의 16/32/64K 바이트

내구성 : 10,000 기입 /는 사이클을 없앱니다

- 독립적 로크 비트와 선택적 부트 코드 부문

온칩 부팅 프로그램에 의해 프로그래밍하는 내부 시스템

사실인 기록 시 판독 동작

- 512B/1K/2K 바이트 EEPROM

내구성 : 100,000 기입 /는 사이클을 없앱니다

- 1/2/4K 바이트 내부의 SRAM

- 소프트웨어 보안을 위한 프로그래밍 잠금장치

오우 JTAG (IEEE std. 1149.1개 순응하는) 인터페이스

- JTAG 표준에 따라 역량을 경계 스캐닝합니다

- 광범위한 온칩 디버그 지원

- 플래시, EEPROM, 퓨즈와 JTAG 인터페이스를 통한 로크 비트의 프로그래밍

오우 주변 형상

- 분리된 프리스케일러와 비교 방식과 2시 8분 비트 타이머 / 반대

- 분리 프리스케일러와 비교 방식과 캡처 모드와 1시 16분 비트 타이머 / 반대

- 분리된 발진기와 실시간 카운터

- 여섯 PWM 채널

- 8개 채널, 10 비트 ADC

1x, 10x 또는 200x에 있는 선택 가능한 획득과 차동 모드

- 바이트 지향적 2가닥 도선 직렬 인터페이스

- 두 프로그램 가능한 연속물 범용 동기／비동기 송수신 회로

- 마스터 / 종속부 SPI 직렬 인터페이스

- 분리된 온칩 발진기와 프로그램 가능한 감시 타이머

- 온칩 아날로그 비교기

- 일시정지와 핀 변화 위의 기상

오우 특별한 마이크로컨트롤러 특징

- 파워온 리세트와 프로그램 가능한 절전 탐지

- 내부 눈금매겨진 RC 발진기

- 외부와 내부 인터럽트 소스들

- 6 슬립 모드 : 게으르, ADC 소음 감소, 절전, 전원 끄기, 대기중이고 확대된 대기

오우 입출력과 패키지

- 32 프로그램 가능한 입출력 라인

- 40 핀 PDIP과 44 리드 TQFP와 44 패드 QFN / MLF

오우 동작 전압

- 1.8 - ATmega164P/324P/644PV를 위한 5.5V

- 2.7 - ATmega164P/324P/644P를 위한 5.5V

오우 속도 그레이드

- ATmega164P/324P/644PV : 0 - 1.8 - 5.5V, 0 - 2.7에 있는 10MHz - 5.5V에 있는 4MHz

- ATmega164P/324P/644P : 0 - 2.7 - 5.5V, 0 - 4.5에 있는 20MHz - 5.5V에 있는 10MHz

1 마하즈, 1.8V, ATmega164P/324P/644P를 위한 25' Ｃ에 있는 오우 소비 전력

- 활동적입니다 : 338/398/TBD uA

- 전력 하강 모드 :0.035 /0.027/TBD uA

- 전력 절감 모드 :0.5 (32 킬로 헤르츠 RTC를 포함하여) /0.5/TBD uA
