16 /32 / 64K 바이트와 CMOS 8비트 프로그램 가능한 MCU 플래쉬 메모리

빠른 세부 사항 :

16/32/64K 바이트 내부 시스템 프로그램 가능한 플래시와 8비트 마이크로컨트롤러

기술 :

ATmega164P/324P/644P는 AVR를 기반으로 하는 저전력 CMOS 8비트 마이크로컨트롤러가 리스크 구조를 강화했다는 것 입니다. 단일 클럭 주기, 더에서 강력한 지시를 실행함으로써

ATmega164P/324P/644P는 시스템 설계자가 소비 전력 대 처리 속도를 최적화할 수 있게 허락하여 마하즈 당 1 MIPS에 접근하는 처리량을 달성합니다.

ATmega164P/324P/644P는 다음과 같은 특징을 제공합니다 : 쓰면서 읽기 역량, 512B/1K/2K 바이트 EEPROM, 1/2/4K와 내부 시스템 프로그램 가능한 플래시의 16/32/64K 바이트

바이트 SRAM, 32 다용도의 입출력 라인, 32개 다용도의 작업 레지스터, 실시간 카운터 (RTC), 세개의 탄력적 타이머 /는 선택적 차동 입력단으로 비교 방식과 PWM, 2 범용 동기／비동기 송수신 회로, 바이트 향한 2번 와이어 직렬 접속, 8개 채널, 10 비트 ADC로 반대합니다

프로그램 가능한 이득값으로, 내부 발진기, SPI 직렬 포트, IEEE std와 프로그램 가능한 감시 타이머. 온-칩 디버그 시스템과 프로그래밍과 여섯 소프트웨어 선택 가능한 절전 모드에 접근해서 또한 사용되는 1149.1개의 순응하는 JTAG 시험 인터페이스. SRAM, 타이머 / 반대, SPI 항구와 끼어들기 방식이 작용을 계속할 수 있게 허락하는 동안 아이들 모드는 CPU를 막습니다. 전력 하강 모드는 레지스터 콘탠츠를 저장하지만, 진동자를 동결합니다, 다른 모든 칩을 무력하게 하는 것 다음 일시정지 또는 하드웨어 리셋까지 작용합니다. 파워세이브 방식으로, 비동기 타이머는 계속 사용자가 기기 중 나머지가 자는 동안 타이머 토대를 유지할 수 있게 허락하면서, 운영합니다. ADC 소음 감소 방식은 ADC 변환 동안 전환 소음을 최소화하기 위해, 비동기 타이머와 ADC를 제외하고 CPU와 모든 I/O 모듈을 막습니다. 대기 모드로, 장치 중 나머지가 자는 동안 크리스탈 / 공진기 진동자는 운영하고 있습니다. 이것은 소비를 저 소비 전력에 결합된 매우 빠른 벤처 기업을 허락합니다. 확대된 대기 모드로, 주발진기와 비동기 타이머는 둘 다 계속 운영합니다.

장치는 아트멜의 고밀도 비휘발성 메모리 기술을 사용하여 제조됩니다. 칩 위 ISP 플래시는 것 프로그램 메모리가 AVR 핵심으로 운영되어 SPI 직렬 인터페이스를 통하여, 전통적 비휘발성 메모리 프로그래머에 의해, 또는 온칩 부팅 프로그램에 의해 내부 시스템을 재프로그램했도록 허락합니다. 부팅 프로그램은 응용 플래쉬 메모리에서 응용 프로그램을 다운로드하기 위해 어떠한 인터페이스도 사용할 수 있습니다. 기동 플래시 부문에 소프트웨어는 계속해서 사실인 기록 시 판독 동작을 제공하면서, 응용 프로그램 플래시 부문이 업데이트되는 동안 운영할 것입니다. 8비트 리스크 CPU를 결합시킴으로써 모노리식 칩에 내부 시스템 자체 프로그램 가능 플래시와 함께, 아트멜 ATmega164P/324P/644P는 대단히 탄력적이고 비용 효율적이 솔루션을 많은 내장형 제어 어플리케이션에게 제공하는 강력한 마이크로컨트롤러입니다.

ATmega164P/324P/644P AVR는 다음을 포함하여 가득 찬 프로그램 쌍과 시스템 개발 도구로 지원됩니다 : C 컴파일러들, 매크로 어셈블러, 프로그램 디버거 / 시뮬레이터, 회로내

경쟁자와 평가 도구.

애플리케이션 :

오우 고성능, 저전력 AVR® 8 비트 마이크로컨트롤러

오우 진보적 리스크 구조

- 131이지 강력한 교육 - 대부분의 단일 클럭 사이클 실행

- 32 Ｘ 8 범용 작업 레지스터

- 완전히 정전기 동작

- 20 마하즈에 있는 최고 20까지 MIP 처리량

- 온칩 2 사이클 곱셈 장치

오우 불휘발성 프로그램과 데이터메모리

- 내부 시스템 자체 프로그램 가능 플래시의 16/32/64K 바이트

내구성 : 10,000 기입 /는 사이클을 없앱니다

- 독립적 로크 비트와 선택적 부트 코드 부문

온칩 부팅 프로그램에 의해 프로그래밍하는 내부 시스템

사실인 기록 시 판독 동작

- 512B/1K/2K 바이트 EEPROM

내구성 : 100,000 기입 /는 사이클을 없앱니다

- 1/2/4K 바이트 내부의 SRAM

- 소프트웨어 보안을 위한 프로그래밍 잠금장치

오우 JTAG (IEEE std. 1149.1개 순응하는) 인터페이스

- JTAG 표준에 따라 역량을 경계 스캐닝합니다

- 광범위한 온칩 디버그 지원

- 플래시, EEPROM, 퓨즈와 JTAG 인터페이스를 통한 로크 비트의 프로그래밍

오우 주변 형상

- 분리된 프리스케일러와 비교 방식과 2시 8분 비트 타이머 / 반대

- 분리 프리스케일러와 비교 방식과 캡처 모드와 1시 16분 비트 타이머 / 반대

- 분리된 발진기와 실시간 카운터

- 여섯 PWM 채널

- 8개 채널, 10 비트 ADC

1x, 10x 또는 200x에 있는 선택 가능한 획득과 차동 모드

- 바이트 지향적 2가닥 도선 직렬 인터페이스

- 두 프로그램 가능한 연속물 범용 동기／비동기 송수신 회로

- 마스터 / 종속부 SPI 직렬 인터페이스

- 분리된 온칩 발진기와 프로그램 가능한 감시 타이머

- 온칩 아날로그 비교기

- 일시정지와 핀 변화 위의 기상

오우 특별한 마이크로컨트롤러 특징

- 파워온 리세트와 프로그램 가능한 절전 탐지

- 내부 눈금매겨진 RC 발진기

- 외부와 내부 인터럽트 소스들

- 6 슬립 모드 : 게으른, ADC 소음 감소, 절전, 대기중인 전원 끄기

그리고 확대된 대기

오우 입출력과 패키지

- 32 프로그램 가능한 입출력 라인

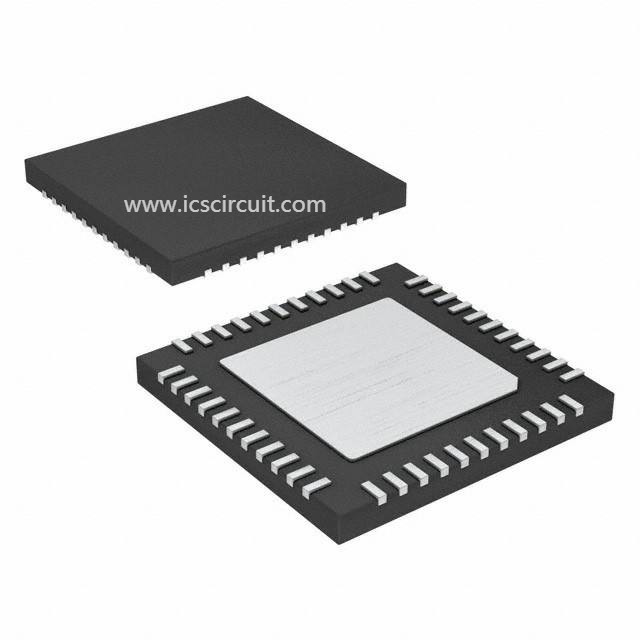

- 40 핀 PDIP과 44 리드 TQFP와 44 패드 QFN / MLF

오우 동작 전압

- 1.8 - ATmega164P/324P/644PV를 위한 5.5V

- 2.7 - ATmega164P/324P/644P를 위한 5.5V

오우 속도 그레이드

- ATmega164P/324P/644PV : 0 - 1.8 - 5.5V, 0 - 2.7에 있는 10MHz - 5.5V에 있는 4MHz

- ATmega164P/324P/644P : 0 - 2.7 - 5.5V, 0 - 4.5에 있는 20MHz - 5.5V에 있는 10MHz

1 마하즈, 1.8V, ATmega164P/324P/644P를 위한 25' Ｃ에 있는 오파워 소모

- 활동적입니다 : 338/398/TBD uA

- 전력 하강 모드 :0.035 /0.027/TBD uA

• 전력 절감 모드 :0.5 (32 킬로 헤르츠 RTC를 포함하여) /0.5/TBD uA
