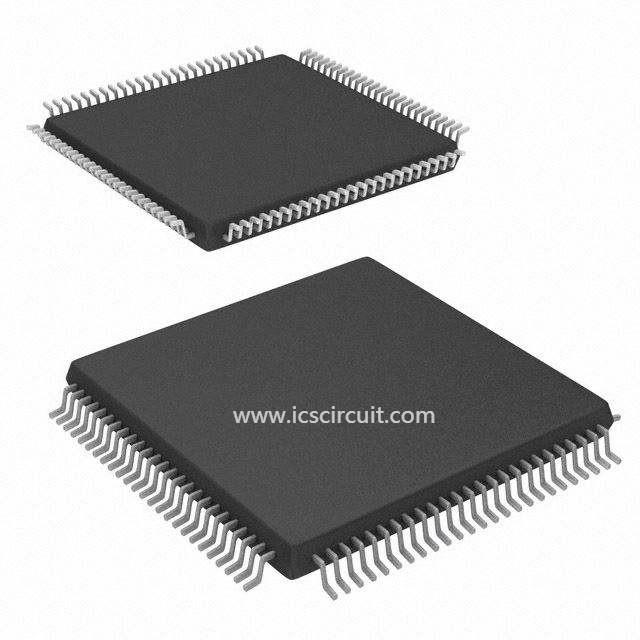

IC AVR32 32 비트 마이크로컨트롤러 AT32UC3A1128 -AUT 플래쉬 메모리

플래쉬 메모리 IC 칩 AT32UC3A1128 -AUT - 아트멜사 - AVR32 32-비트 마이크로컨트롤러

빠른 세부 사항 :

AVR32 32-비트 마이크로컨트롤러

기술 :

AT32UC3A는 AVR32 UC 리스크를 기반으로 한 완전한 시스템 탑재 칩 마이크로컨트롤러입니다

66 마하즈까지 주파수에서 작동하는 프로세서. AVR32 UC는 고성능 32 비트 리스크입니다

저 전력 소모, 높은 코드 밀도와 고성능에 대한 중점으로, 비용에 민감한 임베디드 어플리케이션을 위해 설계되는 마이크로프로세서 코어.

프로세서는 메모리 보호 단위 (마이크로프로세서 유닛)과 현대 운영 체제와 실시간 운영 체제를 지원하기 위한 빠르고 탄력적 인터럽트 제어장치를 구현합니다. 더 높게

계산 성능은 DSP 교육의 서식 적용 세트를 이용하여 성취할 수 있습니다.

AT32UC3A는 안전하고 빠른 접속을 위해 칩내장 플래시와 SRAM 메모리를 통합시킵니다.

부가 메모리를 요구하는 응용을 위해, 외부 기억장치 인터페이스는 계속 제공됩니다

AT32UC3A0 파생물.

주변적 직접 메모리 액세스 제어기는 프로세서 개입 없이 주변 기기와 메모리 사이에 데이터 전송을 가능하게 합니다. PDCA는 MCU 이내에 모듈 사이에 연속적이고 큰 자료 스트림을 위헨트랜스페르링 오버헤드를 처리하는 것 과감하게 감소시킵니다.

파워매니저는 설계 유연성과 보안을 향상시킵니다 : 온칩 절전 검출기

모니터 전원 공급기, 온칩 RC 발진기로부터 또는 외부 발진기 소스들 중 하나로부터 CPU 실행, 실시간 클록과 그것의 연상 타이머가 시간을 알려줍니다.

타이머 / 반대는 세개의 동일한 16비트 타이머 / 반대 채널을 포함합니다. 각각 채널은 주파수 측정, 이벤트 카운팅, 간격 측정, 펄스 발생, 지연 타이밍과 펄스폭 변조를 수행한다고 독립적으로 프로그램이 짜여질 수 있습니다.

PWM 모듈은 7개의 독립적인 채널에 많은 구성 옵션을 제공합니다

극성을 포함하여, 가장자리 배열과 파형 비-오버랩 제어. 한 PWM 채널이 할 수 있습니다

더 정확한 폐쇄 루프 제어 구현을 위한 말쑥한 ADC 변환.

AT32UC3A는 또한 통신 집약을 위한 많은 통신 인터페이스를 특징으로 합니다

애플리케이션. UART, SPI 또는 TWI와 같은 표준 직렬 인터페이스뿐만 아니라, 탄력적 동시에 일어나는 직렬 제어기, USB와 이더넷맥과 같은 다른 인터페이스는 이용 가능합니다.

동시에 일어나는 직렬 제어기는 I2S와 같이 용이한 접근을 직렬 통신 프로토콜과 오디오 표준에게 제공합니다.

전속도 USB 2.0 장치 인터페이스는 동시에 여러 USB 클래스를 지원합니다

부유한 종말점 구성에게 감사합니다. 열성 (OTG) 호스트 인터페이스는 USB 플래시 디스크 또는 USB 프린터와 같은 장치가 직접적으로 프로세서에 연결될 수 있게 허락합니다.

미디어 독립형 인터페이스 (미이)과 감소된 미이 (RMII) 10/100 이더넷맥 모듈

네트워크 연결 장치에게 온칩 솔루션을 제공합니다.

AT32UC3A는 계급 2+ Nexus 2.0 온칩 디버그 (OCD) 시스템을 반침입적인 것 통합합니다

실시간 추적, 전속도 읽기 / 기입 메모리는 기초적 실행시간 통제에 또한 접근합니다.

애플리케이션 :

오우 고성능, 저 소비 전력 AVR®32 UC 32-비트 마이크로컨트롤러

- DSP 명령어 세트를 포함하는 소형 단일 사이클 리스크 명령어 세트

- 판독-수정-기록 교육과 원자의 비트 조작

- 1.24 DMIPS/MHz와 최고 66까지 마하즈 클럭 주파수

- 메모리 보호 단위

오우 다중 계층 bus 시스템

- 향상된 성능을 위한 분리 버스 위의 고성능 데이터 전송

- 자동 데이터 전송을 위한 15 주변적 DMA 채널

오우 내부 고속 플래시

- 512K 바이트, 256K 바이트, 128K 바이트 버전

- 위로 단일 사이클 접근 30 마하즈에

- 최대 속도에 있는 프리페치 버퍼 (prefetch buffer) 최적화 명령 수행

- 1 부인 페이지 프로그래밍 타임즈 지와 2 부인 풀-칩은 타임즈 지를 없앱니다

- 100,000이지 기입 사이클, 10년 데이터 보존 능력

- 순간 보안 잠금장치와 사용자 한정된 구성영역

최대 속도에 있는 단일 사이클 접속인 오우 내부 고속 SRAM

- 64K 바이트 (512KB와 256KB 플래시), 32K 바이트 (128KB 플래시)

AT32UC3A0 파생물 위의 오우 외부 기억장치 인터페이스

- SDRAM / SRAM 적합한 메모리 버스 (16 BIT 데이터와 24대 비트 어드레스 버스)

오우 인터럽트 제어장치

- 프로그램 가능 우선 순위와 오토벡터드 낮은 지연 인터럽트 서비스

오우 시스템 기능

- 내부 RC 시계와 1 32KHz 진동자를 포함하는 권력과 클록 관리자

- 두 다목적 진동자와 두 위상동기루프 (PLL)

- 감시 타이머, 실시간 클록 타이머

오우 범용 직렬 버스 (USB)

- 장치 2.0 최대 속도와 열성 (OTG) 저속도와 최대 속도

- 헌신적 DMA 채널과 탄력적 종말점 구성과 매니지먼트

- 급상승을 포함하는 온칩 송수신기

오우 이더넷맥 10/100 메가보우 인터페이스

- 이더넷 미디어 접근 제어 장치 802.3명

- 지원 미디어 독립 인터페이스 (미이)과 감소된 미이 (RMII)

오우 한 3채널 16 비트 타이머 / 반대 (TC)

- 세 외부 클락 입력, PWM, 캡쳐와 다양한 카운팅 역량

오우 한 7-채널 16비트 펄스 폭 변조 제어부 (PWM)

오우 네 범용 동기/비동기 송 수신기 (범용 동기／비동기 송수신 회로)

- 인디펜던트 보오레이트 생성기가 적외선 통신 협회와 ISO7816 인터페이스를 지원합니다

- 하드웨어 핸드 쉐이킹, RS485 인터페이스와 모뎀선을 지원합니다

칩 선택 신호와의 오우 두 마스터 / 노예 에스피아이 (SPI)

오우 한 동시에 일어나는 직렬 프로토콜 제어기

- I2S와 일반적 프레임-기반 프로토콜을 지원합니다

오우 한 마스터 / 노예 2가닥 도선 인터페이스 (TWI), I2C-적합한 400 kbit / Ｓ

오우 1시 8분 채널 10 비트 아날로그-디지털 변환기

오우 온-칩 디버그 시스템 (JTAG 인터페이스)

- Nexus 수업 2+, 실행시간 통제, 반침입적 데이터와 프로그램 추적

오우 100 핀 TQFP (69 GPIO 핀), 144 핀 LQFP (109 GPIO 핀)

오우 5V 입력 관대한 I/Os

오우 단일 3.3V 전원 공급기
