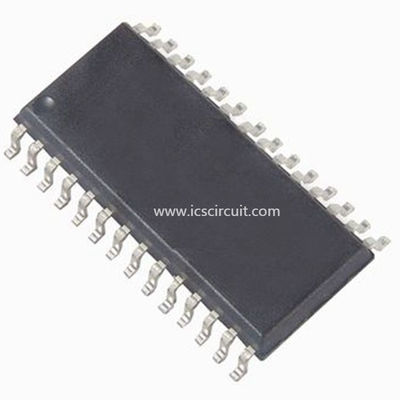

M41ST87WMX6 1280 비트 (160 X8) 안전한 일련 Rtc와 비휘발성-램 관리자와 함께 다져서 굳힙니다

M41ST87WMX6 - ST마이크로일렉트로닉스 - 5.0, 3.3, 또는 3.0V, 1280 비트 (160 X8) 안전한 일련 RTC와 비휘발성-램 관리자와 함께 다져서 굳힙니다

빠른 세부 사항 :

5.0, 3.3, 또는 3.0V, 1280 비트 (160 x8)는 탬퍼 검출로 일련 RTC와 비휘발성-램 관리자를 보호합니다


기술 :

M41ST87Y/W 일련 TIMEKEEPER®/Controller SRAM은 저 소비 전력 1280-bit입니다, 스태틱 CMOS SRAM이 8비트까지 160 바이트로서 조직했습니다. 짜맞춘 32.768 킬로 헤르츠 진동자 (크리스탈 제어된 내부의)과 SRAM의 8 바이트는 (표 7을 봅니다.페이지25)는 시계 / 캘린더 기능을 위해 사용되고, 이진화 십진 (BCD) 포맷에서 구성됩니다.
RAM의 추가적 11 바이트는 보정을 제공합니다, 알람, 감시기, 탬퍼와 네모파의 상태 / 제어가 작용합니다. ROM의 8 바이트와 사용자 RAM의 마침내 128 바이트는 또한 제공됩니다. 주소와 자료는 이회선, 양방향이 I2C 인터페이스를 통해 연속적으로 이동됩니다. 짜맞춘 어드레스 레지스터는 각각 뒤에 자동적으로 증가시킵니다 기입 또는 읽은 데이터 바이트. 정전이 발생할 때 M41ST87Y/W는 정전을 발견하는 짜맞춘 전력 감지 회로를 가지고 있고 자동적으로 축전지 전원으로 전환합니다. SRAM과 클럭 작동을 유지하는데 필요한 에너지는 정전이 발생할 때 작은 리튬 버튼셀 공급에 의해 공급될 수 있습니다.
사용자에게 이용 가능한 기능은 비휘발성 시각 표시 클록 / 달력을 포함합니다, 알람이 중단합니다, 탬퍼 검출과 감시 타이머와 프로그램 가능한 네모파가 출력했습니다. 다른 특징은 또한 출력 리셋 (RST)를 발생시킬 수 있는 두개의 추가적 튀어오르지 않는 입력 (RSTIN1과 RSTIN2)뿐만 아니라 파워온 리세트도 포함합니다. 8곳 시계 어드레스 위치는 24 시간 BCD 포맷에 두번째의 세기, 년, 달, 날짜, 일, 시간, 분, 두번째와 열번째 / 100번째를 포함합니다. 28, 29 (윤년), 30과 31 일 달을 위한 수정은 자동적으로 만들어집니다.


애플리케이션 :

■ 5.0, 3.3, 또는 3.0V 동작 전압
■ 직렬 인터페이스는 I2C 버스 (400kHz)를 지원합니다
외부 LPSRAM을 위한 ■ 비휘발성-램 관리자
■ 2.5 내지 5.5V 진동자 동작 전압
■ 자동장치 스위치-오버와 회로를 선택해제합니다
■ POWER-FAIL 중에서 선택은 전압을 선택해제합니다
- M41ST87Y :
5.5V에 대한 VCC = 4.75 ;
THS 비트 = '1' : 4.50V ≤ VPFD ≤ 4.75V
5.5V에 대한 VCC = 4.5 ;
THS 비트 = '0' : 4.20V ≤ VPFD ≤ 4.50V
- M41ST87W :
3.6V에 대한 VCC = 3.0 ;
THS 비트 = '1' : 2.8V ≤ VPFD ≤ 3.0V
3.6V에 대한 VCC = 2.7 ;
THS 비트 = '0' : 2.55V ≤ VPFD ≤ 2.70V
■ 2 독립적 POWER-FAIL 비교기 (1.25V 참조)
두번째, 두번째, 분의 열번째 / 100번째를 위한 ■ 반대,
시간과 일, 날짜, 달, 년과 세기
범용 RAM의 ■ 128 바이트
■ 프로그램 가능한 알람과 인터럽트 기능 (심지어 배터리 백업 모드 동안 유효한)
■ 프로그램 가능한 감시 타이머
■ 유일한 전자 일련 번호 (8-바이트)
전원 연결에 이용 가능한 ■ 32kHz 주파수 출력
■ 마이크로프로세서 파워온 리세트
■ 배터리 로우 기
500nA (TYP)의 ■ 극히 낮은 배터리 공급전류


상술 :
