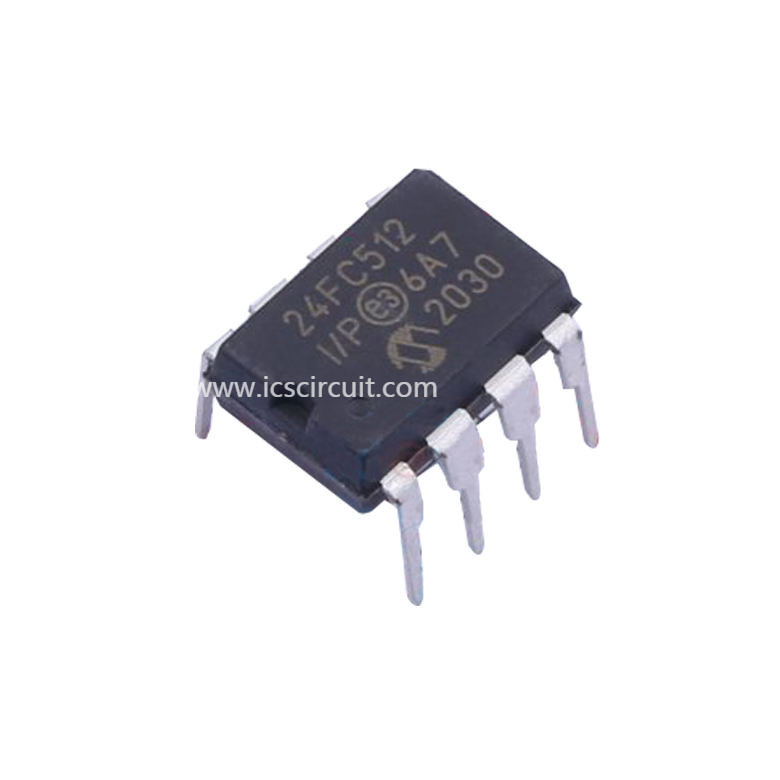

플래쉬 메모리 IC 칩 24FC512-I/P - 마이크로칩 테크놀로지 - 512K I2CTM CMOS 시리얼 이이피롬
빠른 세부 사항 :
512K I2C CMOS 시리얼 이이피롬
기술 :
마이크로칩 테크놀로지 회사 24AA512/24LC512/24FC512 (24XX512*)는 광범위한 전압 범위 (1.8V 내지 5.5V)을 가로지르는 운영을 할 수 있는 64K Ｘ 8 (512 Kbit) 일련 전기적 소거 가능한 PROM입니다. 그것은 개인 통신과 데이터 수집과 같은 진보적, 저전력 애플리케이션을 위해 개발되었습니다. 이 장치는 또한 데이터의 최고 128까지 바이트의 페이지 쓰기 능력을 가집니다. 이 장치는 양쪽 임의를 할 수 있고 순차적이 512K 한계에 공부합니다.
기능적 주소선은 최고 4까지 메가비트 주소공간을 위해, 똑같은 버스에 최고 8까지 기기를 허락합니다. 이 장치는 표준 8번 핀 플라스틱 하락에 이용할 수 있습니다, SOIC, DFN과 14가 TSSOP 패키지를 이끕니다.
애플리케이션 :
오우 저동력 CMOS 기술 :
- 5.5V에 있는 최대 쓰기 전류 5 마
- 5.5V에 있는 최대 읽기전류 400 μA
- 5.5V에 전형적인 대기 전류 100 nA
오우 2 와이어 직렬 인터페이스 버스, 적합한 I2CTM
최고 8까지 장치를 위해 단계적으로 행할 수 있는 오우
자기 동기형인 오우는 / 기입 사이클을 없앱니다
이용 가능한 오우 128 바이트 페이지 라이트 모드
오우 5 부인 맥스. 쓰기 주기 시간
전체 배열을 위한 오우 하드웨어 라이트 프로텍트
소음 억제를 위한 오우 슈미터 트리거 입력
오우 1,000,000은 / 기입 사이클을 없앱니다
오우 정전기 방전 protection > 4000V
오우 자료 0년
오우 8 핀 PDIP과 SOIC (208 밀리리터)과 DFN 패키지

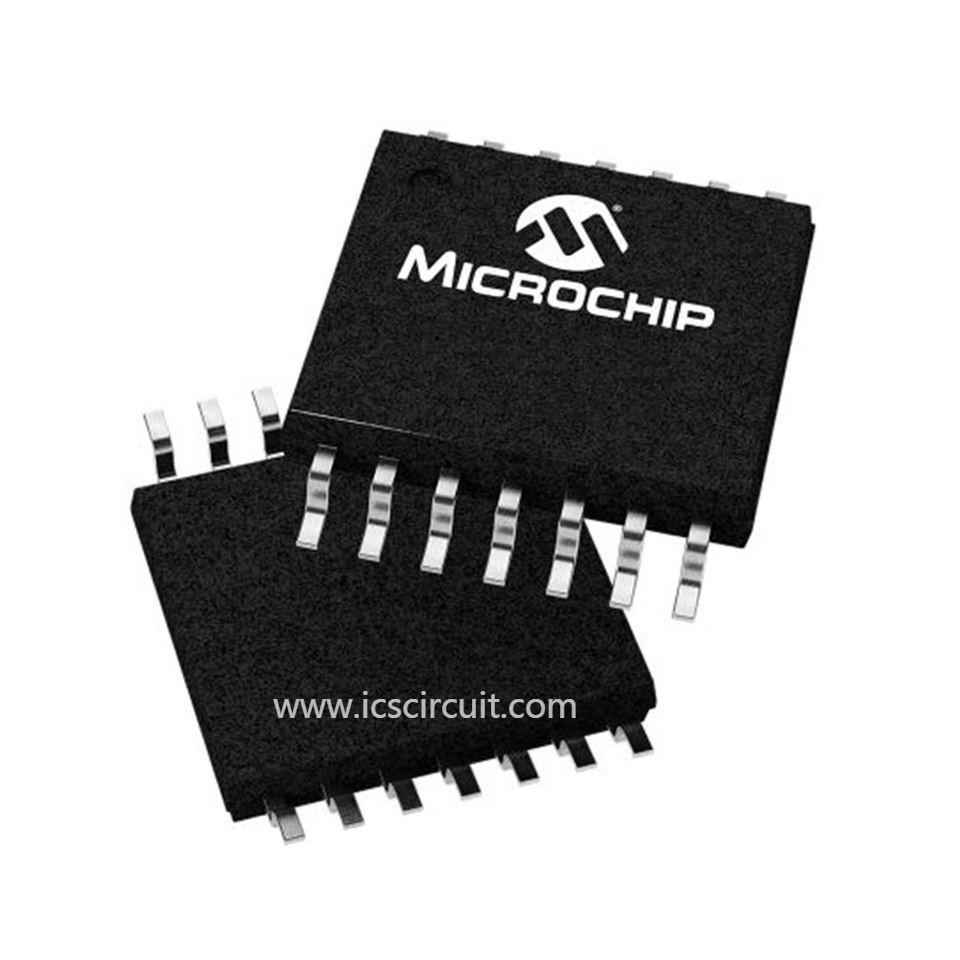

오우 14는 TSSOP 패키지를 이끕니다
오우 Pb-프리는 이용 가능하여서 끝납니다
오우 온도 범위 :
- 인더스트리얼 (I) : +85' Ｃ에 대한 -40' Ｃ
- 자동차 (E) : +125' Ｃ에 대한 -40' Ｃ
상술 :
| 데이터 시트 | 24AA512, 24LC512, 24FC512 |
| 제품 사진 | 8-하락 |
| 제품 교육 모듈 | I2C 시리얼 이이피롬 |
| PCN 설계 / 상술 | 8L SOIJ 패키지 / 도금 28/Feb/2013 |
| 표준 패키지 | 60 |
| 범주 | 집적 회로 (ICs) |
| 가족 | 메모리 |
| 시리즈 | - |
| 패키징 | 튜브 |
| 포맷 - 메모리 | EEPROM - 연속물 |
| 기억 영역형 | EEPROM |
| 메모리 용량 | 512K (64K x 8) |
| 속도 | 400kHz, 1MHz |
| 인터페이스 | I2C, 일련인 2-와이어 |
| 전압 - 공급 | 1.7 Ｖ ~ 5.5 Ｖ |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 패키지 / 건 | 8번 하락 (0.300 ", 7.62 밀리미터) |
| 공급자 소자 패키지 | 8-PDIP |
| 카탈로그 페이지 | 1085년 (CN081 PDF) |
| 이명 | 24FC512IP |
